        蒸汽噴射器

        蒸汽噴射器產品用途

             蒸汽噴射器是水力噴射串聯蒸汽泵,它是利用水噴射和蒸汽噴射抽吸氣體獲得真空的新型設備。離心泵將靜止水壓力提高,壓力水從蒸汽噴嘴中高速?lài)娚涑鰜?lái),使噴嘴出口處的壓力降低,形成真空,將外界氣(液)體抽吸進來,共同進入混合管,通過擴散管而與水力噴射器配套使用,它比機械真空泵具有以下特點:
        1、結構簡單,性能可靠穩定,低位安裝,工作安全操作,維修方便。
        2、抽氣量大,形成真空快而可靠,對被電解質無要求,可適用于多種化學解質。
        3、設備內部無相對運動部件,使設備經久耐用,運輸費用低。
        4、耐腐蝕性能好,材質多選,提高了蒸汽噴射器的耐壓、耐酸、耐腐蝕性能,使之更適用于各種濃度的酸、堿和多種有機溶劑等腐蝕性介質。

          蒸汽噴射器產品用途
           蒸汽噴射器主要應用于各行業真空吸氣工藝;如:物料吸收輸送、冷凝、蒸餾蒸發、濃縮、脫色除味、供氧除氧、干燥結晶過濾、化學吸收、真空抽水、真空造型、真空制磚等工藝。廣泛應用于輕工、化工、制藥、制糖、制鹽、味精、化纖、造紙、食品、陶瓷、大中型醫院及礦企業的真空站、石油、環保等行業。

        蒸汽噴射器性能參數

        型號

        蒸發量
        Mpa

        排氣量
        m3/h

        工作水壓
        kgf/cm3

        耗氣量
        kg/h

        汽壓
        kgf/cm2


        TJ-60L

        755

        60

        3

        40

        3


        TJ-80L

        755

        80

        3

        40

        3


        TJ-100L

        755

        100

        3

        40

        3


        TJ-120L

        755

        120

        3

        40

        3


        TJ-130L

        755

        130

        3

        45

        3


        TJ-150L

        755

        150

        3

        45

        3


        TJ-180L

        680

        180

        4

        50

        4


        TJ-230L

        680

        230

        4

        60

        4

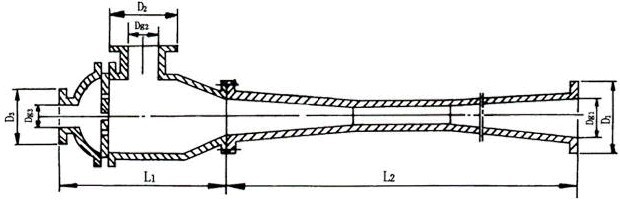

        蒸汽噴射器安裝尺寸

        型號

        L1

        L2

        D1×Dg1

        D2×Dg2

        D3×Dg3

        重量

        尺寸

        螺孔

        尺寸

        螺孔

        尺寸

        螺孔

        TJ-60L 80L

        440

        804

        166×80

        φ14×4

        140×50

        φ14×4

        140×38

        φ14×4

        7

        TJ-100L 120L

        421

        806

        185×80

        φ18×4

        160×70

        φ14×4

        140×50

        φ14×4

        71

        TJ-120L 120L

        421

        806

        185×80

        φ18×4

        160×70

        φ14×4

        140×50

        φ14×4

        75

        蒸汽泵

        316

        804

        160×70

        φ14×4

        170×50

        φ14×6

        G3/4”


        45

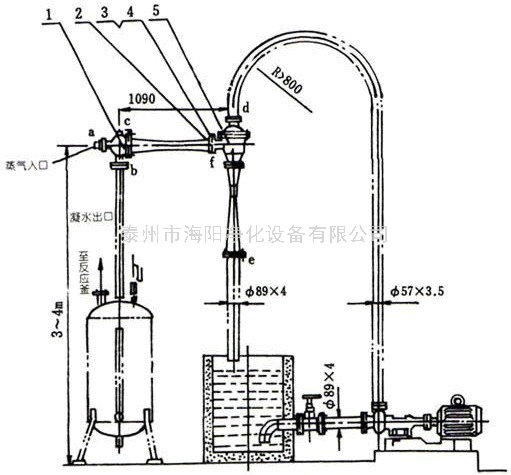

        TJ型蒸汽噴射器安裝示意圖

        蒸汽噴射器安裝說明


        1.本設備需以3公斤力/厘米2進行水壓試驗,5分鐘以后降至1公斤力/厘米2(表壓)
        2.本設備需以1公斤力/厘米2進行氣密性試驗,時間為2小時,每小時平均泄露量不得超過0.2%(以上兩項試驗不包括出水管)。
        3.本設備應根據安裝設計圖紙進行安裝,各法蘭連接不作為支承重量之用,假想線部分設備由工藝決定選用。


        蒸汽噴射器接管表

        序號

        規格

        連接法蘭標準號

        緊密面形式

        用途

        a

        G3/4”

        ——

        絲扣

        蒸汽進口

        b

        φ2”

        ——

        凹凸

        氣體進口

        c

        M20×1.5

        ——

        絲扣

        真空表接口

        d(e)

        φ50(φ80)

        HG5010-58

        平面

        水進(出)口

        泰州市海陽凈化設備有限公司蒸汽噴射器選型須知:

        一、蒸汽噴射器產品名稱與型號,蒸汽噴射器管道口徑,蒸汽噴射器使用揚程,蒸汽噴射器電機功率(KW),蒸汽噴射器電機轉速(r/min),蒸汽噴射器電壓〔V〕,蒸汽噴射器使用的吸程,蒸汽噴射器使用的介質名稱、比重、粘度、腐蝕性、毒性
        二、若已經由設計單位選定我廠的蒸汽噴射器型號,請按蒸汽噴射器型號直接向泰州市海陽凈化設備有限公司營銷部訂購。
        三、請盡量提供詳細的產品使用要求,以便我們選型的正確性,提高使用的最高效率。

        感謝您訪問泰州市海陽凈化設備有限公司的網站【http://www.tzjhsb.cn】,hhttp://www.tzjhsb.com如有任何疑問.您可以致電0523-86188919,我們會用心做好每一件事情。
